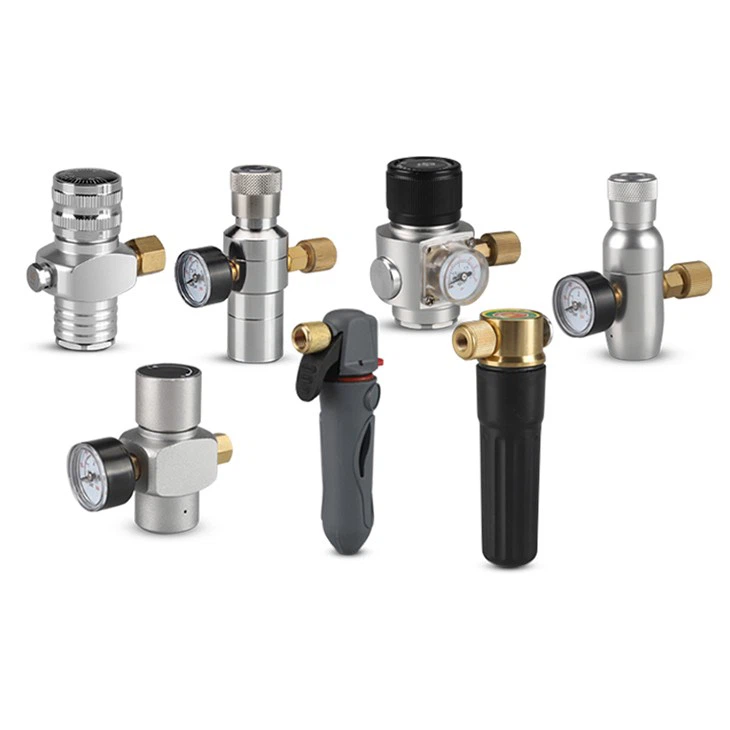

منظم صغير

منظم تخفيض الضغط (صمام تخفيض الضغط) هو جهاز تحكم في الضغط في اتجاه مجرى النهر ، يتم تثبيته بين مصدر طاقة الضغط العالي ومعدات النظام ، ويمكنه التحكم في الضغط الذي يخفض ناتج مائع الضغط العالي إلى الضغط المنخفض المطلوب والسوائل المستقرة ؛ يمكنه حماية النظام الموجود خلف صمام تخفيض الضغط من الصدمات. إنها وحدة تحكم ضغط ميكانيكية يدوية.

1. نطاق الضغط القابل للتعديل: 0 - 1. 5 ميجا باسكال. (15 كجم / سم 2) ؛ نطاق درجة حرارة العمل: - 20 درجة - 100 درجة.

2. عند الوصول إلى ضغط العمل المطلوب ، يكون معدل التسرب الداخلي والخارجي للصمام صفرًا ، ودقة التحكم: ± 1 بالمائة.

3. فوهة الخيط: M10X1،1 / 8-27 NPT ، إلخ.

4. الجسم الأصلي مصنوع من الفولاذ المقاوم للصدأ عالي الجودة 304/316/321 ، إلخ ، وعناصر الختم هي polytetrafluoroethylene ، المطاط الفلوري ، إلخ.

5. يجب تركيب مرشح في الطرف الأمامي من مدخل الصمام (دقة الترشيح أقل من أو تساوي 50 ميكرومتر) لضمان التشغيل الطبيعي لصمام تخفيض الضغط وإطالة عمره التشغيلي.

6. البعد الحدودي: قطر جسم الصمام السفلي: 28 مم ؛ قطر جسم الصمام العلوي: Φ 20 مم ؛ الإرتفاع الكامل: 49 مم.

7. أقصى تدفق: 568 لتر / دقيقة (هواء) ؛ 20.4 لتر / دقيقة (ماء)

8. الوسائط المطبقة: الهواء ، الماء ، حمض غير عضوي ، قلوي ، زيت عطري ، هالوهيدروكربون وغيرها من الوسائط.

المعايير التنفيذية: غيغابايت 12244-89 ، غيغابايت 12245-89

1. أقصى ضغط مدخل: 220PSIG.

2. ضغط المخرج: 0 - 90 PSIG (ضغط ثابت محدد مسبقًا: 0. 2 - 0. 3 ميجا باسكال) ؛

3. أقصى تدفق: 5 لتر / دقيقة.

4. انحراف قيمة ضغط المخرج: أقل من أو يساوي 20 بالمائة ؛

7. متوسط ​​/ درجة حرارة قابلة للتطبيق: مياه الصنبور البلدية / 5 - 45 درجة.
